CCN Lan Sơn 2: Phương án 3D hệ thống xử lý nước thải 1.800 m³/ngày đêm

Đối với một hệ thống xử lý nước thải, phương án thiết kế không chỉ được đánh giá qua công nghệ lựa chọn mà còn phụ thuộc vào cách các hạng mục được bố trí và liên kết trong không gian thực tế. Khi cụm bể, đường ống, thiết bị và lối vận hành được thể hiện trên nhiều bản vẽ riêng, việc hình dung đầy đủ mối quan hệ giữa các thành phần có thể gặp nhiều hạn chế.

Từ yêu cầu đó, Hùng Vương đã xây dựng phương án 3D cho hệ thống xử lý nước thải Cụm công nghiệp Lan Sơn 2. Toàn bộ công trình công suất 1.800 m³/ngày đêm được đặt trong một mô hình thống nhất, giúp làm rõ vị trí từng hạng mục, cách kết nối giữa các bộ phận và hướng tiếp cận phục vụ vận hành. Đây cũng là cơ sở để lần lượt phân tích cấu trúc cụm bể, mạng lưới đường ống – thiết bị và không gian kỹ thuật trong toàn bộ phương án.

Đặc biệt, khi các hạng mục được đưa vào cùng một mô hình 3D, mối liên hệ giữa phần xây dựng, công nghệ và không gian vận hành được thể hiện rõ ràng hơn. Qua đó, phương án giúp trả lời ba vấn đề cốt lõi: từng hạng mục được bố trí ở đâu, kết nối với nhau như thế nào và được tiếp cận ra sao trong quá trình vận hành. Đây cũng là những nội dung sẽ được lần lượt “giải mã” trong bài viết.

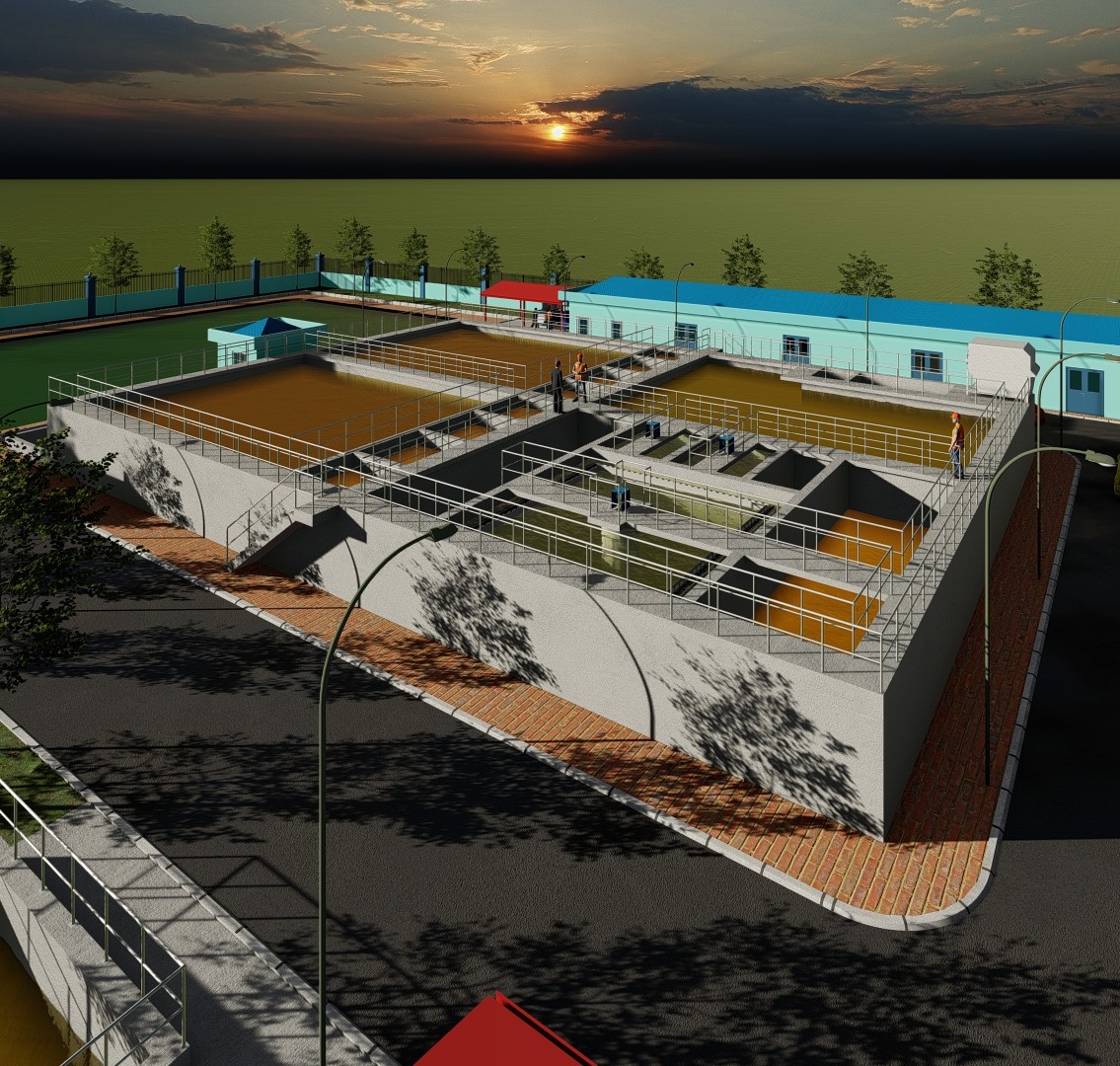

Ảnh render dự án

Phương án 3D hệ thống xử lý nước thải Lan Sơn 2 thể hiện những gì?

Có thể thấy phương án 3D do Hùng Vương triển khai không chỉ mô phỏng hình thức bên ngoài của hệ thống xử lý nước thải. Giá trị chính của phương án nằm ở khả năng thể hiện đồng thời phần xây dựng, hệ thống công nghệ và không gian phục vụ vận hành trong cùng một mô hình.

Trong đó, phần xây dựng gồm cụm bể, nhà kỹ thuật và các kết cấu phụ trợ. Hệ thống công nghệ được thể hiện qua mạng lưới đường ống, van, thiết bị, giá đỡ và hệ thống phân phối khí. Bao quanh các hạng mục này là hành lang, cầu công tác, lan can, đường nội bộ và những khu vực dành cho kiểm tra, bảo dưỡng.

Việc tập hợp các thành phần trong cùng một không gian giúp phương án 3D trả lời trực quan ba vấn đề: từng hạng mục được bố trí ở đâu, kết nối với bộ phận nào và được tiếp cận như thế nào khi công trình đi vào vận hành. Từ cấu trúc tổng thể đó, từng nhóm hạng mục trong hệ thống xử lý nước thải Lan Sơn 2 có thể được nhìn nhận cụ thể hơn.

Cụm bể tạo thành trục chính của phương án

Trước hết, cụm bể là hạng mục trung tâm và tạo nên phần khối chính của hệ thống công suất 1.800 m³/ngày đêm. Các bể được Hùng Vương sắp xếp liên tiếp theo trình tự công nghệ của dự án, qua đó hình thành hướng xử lý xuyên suốt trong toàn trạm.

Trên mô hình 3D, từng khối bể được thể hiện trong mối liên hệ với các công đoạn liền kề. Nhờ vậy, người xem không chỉ nhận diện được vị trí của mỗi khu vực mà còn có thể hình dung cách dòng nước được chuyển tiếp giữa các công đoạn.

Đáng chú ý, cụm bể không được mô phỏng như những khối xây dựng tách rời. Trên và xung quanh bể là các tuyến ống, thiết bị, sàn thao tác, cầu công tác và lan can. Cách thể hiện này cho thấy phần xây dựng đã được đặt trong mối quan hệ trực tiếp với yêu cầu lắp đặt công nghệ và tổ chức vận hành.

Thông qua góc nhìn 3D, có thể rà soát vị trí tương quan giữa các khối bể, điểm kết nối và khoảng không dành cho thiết bị. Những chi tiết vốn phải đối chiếu qua nhiều bản vẽ mặt bằng, mặt cắt được tập hợp trong một góc nhìn tổng thể, giúp cấu trúc của hệ thống trở nên rõ ràng hơn.

Từ cụm bể đến mạng lưới đường ống và thiết bị

Trên nền bố trí của cụm bể, hệ thống đường ống được triển khai như mạng lưới kết nối các công đoạn. Trong phương án 3D Lan Sơn 2, từng tuyến ống được thể hiện theo hướng đi, vị trí đấu nối và khu vực mà tuyến ống phục vụ.

Khi được đặt trong cùng mô hình với phần xây dựng, đường ống có thể được xem xét trong mối liên hệ với thành bể, sàn thao tác, cầu công tác và thiết bị. Điều này đặc biệt cần thiết tại những khu vực tập trung nhiều tuyến kỹ thuật, nơi không gian lắp đặt và thao tác phải được tính toán đồng thời.

Bên cạnh các tuyến ống dẫn nước, hệ thống phân phối khí cũng được mô phỏng như một phần của mạng lưới công nghệ. Vị trí tuyến ống, điểm kết nối với cụm bể và cách bố trí trong phạm vi trạm được thể hiện trực quan, qua đó làm rõ mối liên hệ giữa hệ thống phân phối khí với các công đoạn tương ứng.

Đi cùng mạng lưới đường ống là các van, điểm đấu nối và hệ thống giá đỡ. Các van được bố trí theo từng tuyến, trong khi giá đỡ thể hiện cách tổ chức và cố định đường ống tại mỗi khu vực. Việc đưa những chi tiết này vào mô hình giúp xem xét sự tương thích giữa đường ống với kết cấu xây dựng, đồng thời nhận diện các vị trí có khả năng giao cắt với lối đi hoặc thiết bị.

Các thiết bị cũng được đặt trong cùng bối cảnh không gian thay vì chỉ xuất hiện dưới dạng ký hiệu. Qua phối cảnh, có thể quan sát thiết bị thuộc khu vực nào, kết nối với bể và đường ống ra sao, cũng như khoảng không được dành cho việc tiếp cận.

Đối với những vị trí có mật độ thiết bị cao, mô hình 3D giúp rà soát khoảng cách giữa các bộ phận, hướng kết nối và mối quan hệ với hành lang vận hành. Nhờ đó, phần xây dựng, đường ống và thiết bị được xem xét như những thành phần của cùng một hệ thống, hạn chế tình trạng thiết kế riêng lẻ rồi mới ghép nối trong quá trình triển khai.

Không gian vận hành được tổ chức quanh hệ thống công nghệ

Song song với việc bố trí cụm bể, đường ống và thiết bị, Hùng Vương tổ chức hệ thống hành lang, cầu công tác và lan can quanh khu vực xử lý. Đây là lớp không gian giúp kết nối con người với các hạng mục công nghệ trong quá trình kiểm tra, vận hành và bảo dưỡng.

Cầu công tác tạo đường di chuyển giữa các khu vực nằm trên hoặc giữa cụm bể. Hành lang hình thành tuyến tiếp cận đến những vị trí cần kiểm tra thường xuyên, còn lan can được bố trí dọc theo mép bể và các khu vực có chênh lệch cao độ.

Điểm đáng chú ý là các hạng mục này được thể hiện gắn với vị trí van, thiết bị và đường ống. Vì vậy, người xem có thể hình dung tương đối rõ nhân sự vận hành sẽ di chuyển theo hướng nào, tiếp cận thiết bị từ đâu và thao tác tại khu vực nào.

Việc mô phỏng đồng thời đường di chuyển với hệ thống công nghệ cũng giúp rà soát tính liên tục của không gian vận hành. Những khu vực có lối đi hẹp, tập trung nhiều đường ống hoặc cần thêm khoảng trống thao tác có thể được nhận diện rõ hơn trên mô hình trước khi triển khai thực tế.

Như vậy, hành lang, cầu công tác và lan can không chỉ là những chi tiết bổ sung quanh cụm bể. Trong phương án 3D Lan Sơn 2, đây là một phần của cấu trúc tổng thể, được tổ chức đồng thời với phần xây dựng và công nghệ.

Xem thêm: Bóc tách hệ thống xử lý nước thải Vân Du - Quang Vinh

Nhà kỹ thuật kết nối với khu xử lý trung tâm

Từ khu vực cụm bể, phương án tiếp tục mở rộng đến nhà kỹ thuật và các hạng mục phụ trợ. Nhà kỹ thuật được Hùng Vương bố trí trong mối liên hệ với khu xử lý trung tâm, đường nội bộ và các tuyến kỹ thuật liên quan.

Trên phối cảnh 3D, nhà kỹ thuật không xuất hiện như một khối công trình độc lập. Vị trí của hạng mục này được xem xét cùng hướng tiếp cận, khoảng cách với cụm bể và mối liên hệ với những khu vực phục vụ quản lý, vận hành.

Việc đưa nhà kỹ thuật vào mô hình ngay từ đầu giúp hoàn thiện cách tổ chức mặt bằng của toàn trạm. Qua đó, phương án cho thấy không chỉ cấu trúc bên trong khu xử lý mà còn thể hiện cách các bộ phận hỗ trợ được kết nối với khu vực trung tâm.

Bên cạnh nhà kỹ thuật, đường nội bộ tạo thành tuyến tiếp cận từ bên ngoài vào công trình và giữa các khu vực trong trạm. Đây cũng là không gian phục vụ kiểm tra, vận chuyển thiết bị và thực hiện các công việc bảo dưỡng khi cần thiết.

Hệ thống chiếu sáng, hàng rào và cảnh quan tiếp tục hoàn thiện phạm vi công trình. Trong đó, chiếu sáng gắn với yêu cầu nhận diện và tiếp cận các khu vực vận hành; hàng rào xác định ranh giới quản lý; cảnh quan tạo sự chuyển tiếp giữa khu xử lý với không gian xung quanh.

Nhờ được thể hiện đầy đủ, các hạng mục phụ trợ không tồn tại rời rạc mà trở thành một phần của tổng mặt bằng. Người xem có thể hình dung tương đối hoàn chỉnh cách trạm xử lý nước thải Lan Sơn 2 được tiếp cận, quản lý và tổ chức sau khi hoàn thiện.

Qua phương án 3D hệ thống xử lý nước thải Lan Sơn 2, giá trị của mô hình không chỉ nằm ở khả năng mô phỏng diện mạo công trình. Quan trọng hơn, phương án giúp thể hiện mối liên hệ giữa cụm bể, đường ống, thiết bị và không gian vận hành trước khi các hạng mục được triển khai ngoài thực tế.

Mỗi dự án xử lý nước thải có những yêu cầu riêng về công suất, đặc tính nguồn thải, mặt bằng và phương thức vận hành. Vì vậy, việc tổ chức hệ thống cần được xem xét đồng bộ ngay từ giai đoạn khảo sát, lựa chọn công nghệ và thiết kế, thay vì chỉ tập trung vào từng hạng mục riêng lẻ.

Từ kinh nghiệm triển khai tại Lan Sơn 2 cùng nhiều công trình thực tế, Hùng Vương cung cấp giải pháp khảo sát, tư vấn công nghệ, thiết kế, thi công và lắp đặt hệ thống xử lý nước thải theo điều kiện cụ thể của từng dự án. Đây cũng là cơ sở để chủ đầu tư từng bước xây dựng mới, cải tạo hoặc nâng công suất hệ thống theo nhu cầu vận hành thực tế.
