Vậy bên trong trạm xử lý nước thải này có những hạng mục nào? Mỗi bộ phận đảm nhiệm vai trò gì và vì sao việc tổ chức đồng bộ ngay từ giai đoạn thiết kế lại đặc biệt quan trọng?

Tổng thể Trạm xử lý nước thải Vân Du - Quang Vinh

Trạm xử lý nước thải được xây dựng tại Cụm công nghiệp Vân Du - Quang Vinh, thuộc địa bàn huyện Ân Thi, tỉnh Hưng Yên. Công trình có công suất thiết kế 1.000 m³/ngày đêm và được Hùng Vương hoàn thành trong năm 2024.

Trong dự án này, Hùng Vương thực hiện tư vấn thiết kế, thi công xây lắp, cung cấp và lắp đặt hệ thống công nghệ. Phạm vi triển khai không chỉ tập trung vào từng cụm bể hoặc thiết bị riêng lẻ mà còn bao gồm việc tổ chức các hạng mục trong cùng một mặt bằng.

Trên phối cảnh 3D, toàn bộ khu xử lý được thể hiện từ cụm bể trung tâm đến đường ống, thiết bị, sàn thao tác, khu vực xử lý bùn, nhà kỹ thuật và hạ tầng phụ trợ. Qua đó, có thể nhìn rõ hơn cấu trúc bên trong trạm cũng như mối liên hệ giữa từng nhóm hạng mục.

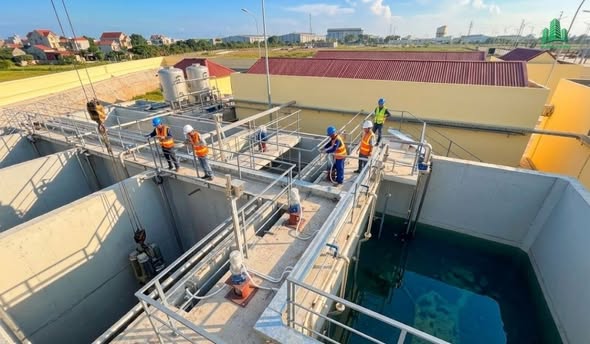

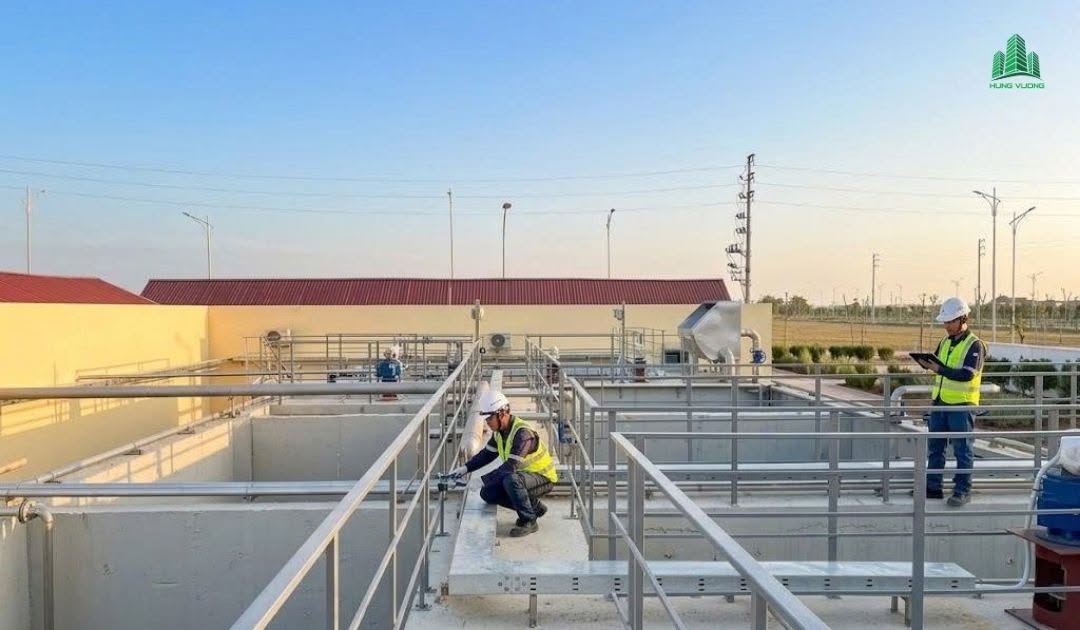

Hậu trường thi công dự án Vân Du - Quang Vinh

Cụm bể xử lý - phần lõi của hệ thống

Nổi bật trong tổng thể dự án là cụm bể xử lý được bố trí tập trung. Đây là khu vực chiếm phần lớn diện tích và tạo thành phần lõi của hệ thống xử lý nước thải công suất 1.000 m³/ngày đêm.

Các bể được Hùng Vương tổ chức liên tiếp theo trình tự công nghệ của dự án. Cách bố trí này giúp thể hiện rõ hướng di chuyển của dòng nước qua từng công đoạn, đồng thời tạo sự kết nối giữa các khu vực xử lý trong cùng một công trình.

Trong phương án 3D, cụm bể không được thể hiện như những khối xây dựng độc lập. Trên mỗi khu vực đều có các vị trí đặt thiết bị, đường ống, lan can và lối tiếp cận tương ứng. Điều này cho thấy phần xây dựng đã được xem xét đồng thời với yêu cầu lắp đặt và vận hành hệ thống.

Việc đưa toàn bộ cụm bể vào cùng một mô hình cũng giúp Hùng Vương rà soát khoảng cách giữa các hạng mục, vị trí kết nối và không gian dành cho thiết bị trước khi triển khai ngoài thực địa.

Đường ống và van kết nối các công đoạn

Bao quanh và liên kết cụm bể là hệ thống đường ống được bố trí theo từng tuyến kỹ thuật. Đây là bộ phận thực hiện nhiệm vụ dẫn và điều phối dòng nước giữa các công đoạn của trạm Vân Du - Quang Vinh.

Trong phối cảnh dự án, các tuyến ống được thể hiện đồng bộ với vị trí bể, thiết bị và kết cấu xây dựng. Mỗi điểm đấu nối đều gắn với một khu vực cụ thể, qua đó làm rõ cách dòng nước được chuyển từ công đoạn này sang công đoạn khác.

Các van được bố trí tại những vị trí cần kiểm soát hoặc điều chỉnh dòng. Việc thể hiện van ngay trên mô hình giúp xác định khoảng không thao tác, hướng tiếp cận và mối liên hệ với tuyến ống tương ứng.

Bên cạnh đó, hệ thống giá đỡ cũng được Hùng Vương đưa vào phương án để xác định cách cố định và tổ chức các tuyến ống. Đây là chi tiết quan trọng nhằm hạn chế tình trạng đường ống giao cắt với kết cấu, lối đi hoặc những thiết bị khác khi thi công.

Nhìn từ phối cảnh 3D, đường ống không tồn tại như một phần bổ sung sau cụm bể. Đây là một mạng lưới được tổ chức song song với phần xây dựng và thiết bị ngay trong phương án tổng thể.

Hệ thống bơm và thiết bị cơ khí

Tại từng khu vực xử lý, Hùng Vương bố trí các thiết bị bơm và thiết bị cơ khí tương ứng với yêu cầu vận hành của dự án. Các thiết bị này được kết nối trực tiếp với đường ống và cụm bể, tạo thành chuỗi hoạt động liên tục trong toàn trạm.

Vị trí thiết bị được thể hiện rõ trên phối cảnh, bao gồm hướng lắp đặt, khoảng cách với thành bể và không gian tiếp cận. Cách bố trí này giúp rà soát khả năng thi công, kiểm tra và bảo dưỡng thiết bị sau khi hệ thống đi vào hoạt động.

Đối với những thiết bị cần được theo dõi thường xuyên, khoảng trống thao tác và lối tiếp cận được đặt trong mối liên hệ với sàn công tác. Nhờ đó, thiết bị không chỉ phù hợp với tuyến công nghệ mà còn gắn với điều kiện vận hành thực tế tại trạm.

Sự kết nối giữa thiết bị cơ khí, đường ống và phần xây dựng là một trong những nội dung được thể hiện rõ nhất khi quan sát bên trong hệ thống xử lý nước thải Vân Du - Quang Vinh.

Thiết bị đo lường và điều khiển

Bên cạnh các thiết bị cơ khí, trạm còn có hệ thống đo lường và điều khiển phục vụ theo dõi hoạt động của từng khu vực. Nhóm thiết bị này hỗ trợ nhân sự vận hành kiểm soát trạng thái của hệ thống và kịp thời nhận biết những thay đổi trong quá trình hoạt động.

Trong phương án do Hùng Vương triển khai, vị trí thiết bị đo lường được gắn với từng khu vực xử lý thay vì bố trí tách rời. Các điểm đo, đường kết nối và bộ phận điều khiển được xem xét cùng với đường ống và thiết bị cơ khí.

Cách tổ chức này giúp hệ thống vận hành có tính liên kết cao hơn. Nhân sự kỹ thuật có thể theo dõi từng công đoạn, kiểm tra tình trạng thiết bị và thực hiện điều chỉnh theo yêu cầu vận hành của trạm.

Khu vực thu gom và xử lý bùn

Ngoài cụm bể xử lý nước, bên trong dự án còn có khu vực dành cho thu gom và xử lý bùn. Đây là hạng mục được Hùng Vương bố trí trong cùng tổng mặt bằng để bảo đảm sự kết nối với các công đoạn phát sinh bùn của hệ thống.

Trên phối cảnh, khu vực hồ bùn và các tuyến ống liên quan được thể hiện rõ về vị trí và hướng kết nối. Cách bố trí này giúp nhận diện quá trình chuyển bùn từ khu xử lý trung tâm đến khu vực thu gom.

Không gian xung quanh khu xử lý bùn cũng được tính đến nhằm phục vụ kiểm tra, thao tác kỹ thuật và quản lý trong quá trình vận hành. Nhờ được đưa vào phương án ngay từ đầu, khu vực này không tồn tại như một hạng mục độc lập mà trở thành một phần thống nhất của trạm.

Sàn thao tác, cầu công tác và lan can

Hình minh họa

Để tiếp cận các cụm bể và thiết bị, Hùng Vương bố trí hệ thống sàn thao tác, cầu công tác và lan can quanh khu vực xử lý. Đây là nhóm hạng mục thể hiện rõ sự gắn kết giữa thiết kế công nghệ và yêu cầu vận hành thực tế.

Cầu công tác tạo đường di chuyển giữa các khu vực bể. Sàn thao tác được bố trí tại những vị trí cần kiểm tra thiết bị, van hoặc đường ống. Hệ thống lan can được tổ chức dọc theo mép bể và các vị trí có chênh lệch cao độ.

Trong phối cảnh 3D, những hạng mục này giúp người xem hình dung cụ thể cách nhân sự kỹ thuật tiếp cận từng khu vực. Đồng thời, Hùng Vương có thể rà soát bề rộng lối đi, khoảng trống thao tác và mối liên hệ giữa đường di chuyển với vị trí thiết bị.

Như vậy, không gian vận hành được hình thành đồng thời với cụm bể và hệ thống công nghệ, thay vì được bổ sung sau khi công trình đã hoàn thiện.

Xem thêm: Các chỉ số cần kiểm soát để duy trì vi sinh bể hiếu khí tại Trạm Võng Xuyên

Nhà kỹ thuật và hạ tầng phụ trợ

Nhà kỹ thuật được bố trí trong phạm vi trạm và kết nối trực tiếp với khu xử lý trung tâm. Đây là khu vực hỗ trợ công tác quản lý, điều khiển và tổ chức vận hành hệ thống.

Cùng với nhà kỹ thuật, Hùng Vương đưa các hạng mục như đường nội bộ, chiếu sáng, hàng rào và cảnh quan vào phối cảnh tổng thể. Đường nội bộ tạo lối tiếp cận đến từng khu vực; hệ thống chiếu sáng hỗ trợ kiểm tra và vận hành; hàng rào xác định phạm vi quản lý của công trình.

Việc thể hiện đầy đủ các hạng mục phụ trợ giúp phối cảnh không chỉ dừng lại ở mô hình cụm bể. Thay vào đó, toàn bộ trạm được nhìn nhận như một công trình hoàn chỉnh, có không gian kỹ thuật, lối tiếp cận và điều kiện phục vụ quản lý lâu dài.

Qua cách các hạng mục được kết nối tại Vân Du - Quang Vinh, có thể thấy phần “bên trong” của trạm không chỉ gồm cụm bể và thiết bị riêng lẻ. Đó là một tổng thể được tổ chức xuyên suốt từ đường đi của dòng nước, vị trí lắp đặt thiết bị đến không gian tiếp cận phục vụ vận hành và bảo trì.

Mỗi hệ thống xử lý nước thải sẽ có yêu cầu khác nhau về công suất, đặc điểm nguồn thải và điều kiện mặt bằng. Vì vậy, phương án cần được xây dựng từ thực tế của từng công trình, đồng thời xem xét sự liên kết giữa công nghệ, xây dựng và vận hành ngay từ giai đoạn đầu.

Từ kinh nghiệm triển khai dự án Vân Du - Quang Vinh, Hùng Vương tiếp tục đồng hành cùng chủ đầu tư trong tư vấn, thiết kế, thi công và lắp đặt hệ thống xử lý nước thải phù hợp với yêu cầu của từng dự án. Đây cũng là cơ sở để công trình được triển khai đồng bộ và thuận tiện hơn cho quá trình quản lý lâu dài.
