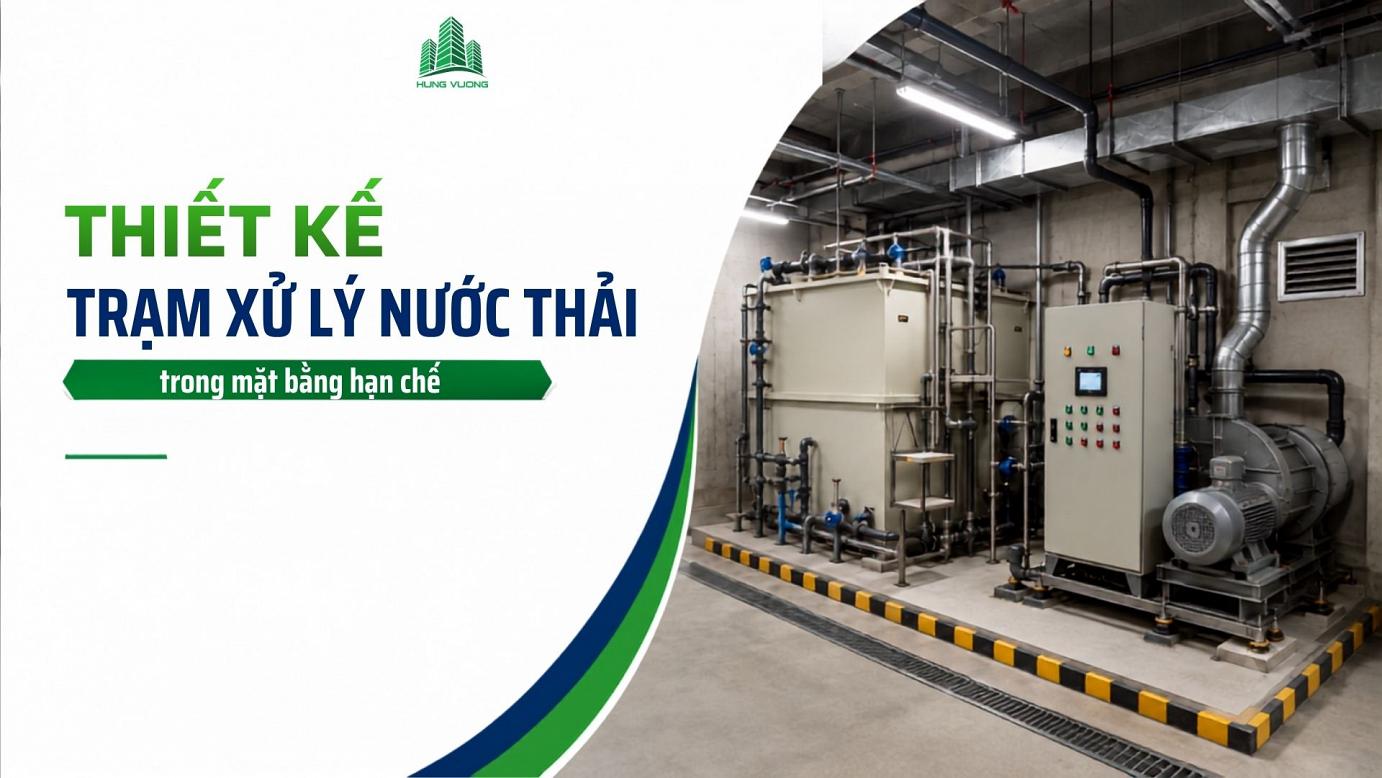

Thiết kế trạm xử lý nước thải trong mặt bằng hạn chế: Kinh nghiệm từ TNR The Nosta 90 Đường Láng

Thách thức khi thiết kế trạm xử lý nước thải trong đô thị

Khác với các dự án có quỹ đất rộng, trạm xử lý nước thải tại tòa nhà thường được bố trí trong tầng hầm, khu kỹ thuật hoặc một phần diện tích nằm sát các công trình đang sử dụng. Điều này khiến việc thiết kế phải giải quyết đồng thời nhiều yêu cầu về công nghệ, kết cấu và vận hành.

Thách thức đầu tiên là diện tích hạn chế. Các bể xử lý, máy bơm, máy thổi khí, đường ống, tủ điện và khu vực châm hóa chất phải được bố trí trong một không gian nhỏ nhưng vẫn bảo đảm đúng trình tự công nghệ.

Bên cạnh đó, trạm nằm trong khu vực đô thị cần kiểm soát tốt mùi, tiếng ồn và độ rung để không ảnh hưởng đến cư dân, nhân viên vận hành và các không gian chức năng xung quanh. Lối tiếp cận thiết bị cũng phải được tính toán ngay từ đầu nhằm phục vụ kiểm tra, sửa chữa và thay thế khi cần thiết.

Phương án bố trí trạm trong mặt bằng hạn chế

Để tận dụng hiệu quả không gian, các bể xử lý cần được tổ chức theo dây chuyền công nghệ rõ ràng, hạn chế đường ống vòng và giảm số lượng điểm giao cắt. Vị trí bơm, máy thổi khí, thiết bị châm hóa chất và tủ điều khiển cũng cần được tính toán đồng bộ với kết cấu và hệ thống kỹ thuật của tòa nhà.

Một số nguyên tắc quan trọng gồm:

• Sắp xếp các công đoạn theo đúng trình tự xử lý

• Hạn chế đường ống giao cắt và thay đổi hướng quá nhiều

• Tách khu vực thiết bị điện khỏi nơi có độ ẩm cao

• Bố trí máy bơm, máy thổi khí tại vị trí dễ kiểm tra

• Chừa khoảng thao tác quanh van, đồng hồ và thiết bị

• Dự phòng vị trí nâng hạ khi cần thay thế máy móc

• Tận dụng chiều cao nhưng vẫn bảo đảm an toàn vận hành

Phương án bố trí tốt không chỉ giúp tiết kiệm diện tích mà còn giảm tổn thất áp lực, hạn chế rò rỉ và giúp nhân sự vận hành dễ nhận biết từng tuyến nước, khí, bùn và hóa chất.

Kiểm soát mùi và tiếng ồn

Mùi là một trong những vấn đề thường gặp tại trạm xử lý nước thải tòa nhà, đặc biệt ở bể thu gom, bể điều hòa, khu chứa bùn và các vị trí nước thải lưu lâu.

Để kiểm soát mùi, các bể có nguy cơ phát sinh khí cần được che kín, bố trí đường thu gom và dẫn khí về hệ thống xử lý phù hợp. Không gian trạm cũng cần có phương án thông gió để tránh tích tụ khí và duy trì điều kiện làm việc an toàn.

Đối với tiếng ồn và độ rung, các thiết bị như máy thổi khí, máy bơm và quạt hút nên được lựa chọn theo công suất phù hợp, lắp đệm chống rung và bố trí trên bệ chắc chắn. Khi trạm nằm gần khu vực có người sử dụng, có thể cần bổ sung hộp cách âm, tiêu âm đường gió hoặc tách riêng phòng thiết bị.

Kiểm soát mùi và tiếng ồn ngay từ thiết kế thường hiệu quả hơn so với xử lý bổ sung sau khi công trình đã vận hành.

Bảo đảm lối tiếp cận và khả năng bảo trì

Một trạm xử lý được bố trí gọn nhưng không có đủ không gian thao tác sẽ gây khó khăn trong quá trình sử dụng. Vì vậy, thiết kế cần tính đến toàn bộ vòng đời của hệ thống, không chỉ giai đoạn lắp đặt ban đầu.

Các vị trí cần ưu tiên lối tiếp cận gồm:

• Bơm chìm và thiết bị nâng bơm

• Máy thổi khí và động cơ

• Van khóa, van một chiều và đồng hồ

• Tủ điện và hệ thống điều khiển

• Bồn hóa chất và bơm định lượng

• Cửa thăm, nắp bể và khu vực hút bùn

• Thiết bị lọc hoặc khử trùng

Đối với thiết bị có kích thước lớn, cần dự kiến tuyến vận chuyển ra vào, vị trí nâng hạ và kích thước cửa kỹ thuật. Nếu không tính toán trước, quá trình thay thế sau này có thể phải tháo dỡ đường ống hoặc ảnh hưởng đến kết cấu hiện hữu.

Xem thêm: Bể điều hòa trong trạm xử lý nước thải: Vai trò và lỗi vận hành thường gặp

Kinh nghiệm từ dự án TNR The Nosta 90 Đường Láng

Từ kinh nghiệm triển khai trạm xử lý nước thải tại TNR The Nosta 90 Đường Láng, bài toán quan trọng không chỉ là lựa chọn công nghệ mà còn là khả năng tích hợp hệ thống trong điều kiện không gian đô thị hạn chế.

Phương án cần được xây dựng trên cơ sở khảo sát kỹ mặt bằng, xác định chính xác vị trí từng bể, thiết bị và tuyến đường ống trước khi thi công. Đồng thời, việc phối hợp giữa kết cấu, điện, cấp thoát nước và thông gió giúp giảm xung đột, hạn chế điều chỉnh và bảo đảm tiến độ triển khai.

Một bài học quan trọng khác là không nên tận dụng toàn bộ diện tích chỉ để tăng thể tích bể. Trạm vẫn cần khoảng không cho vận hành, kiểm tra, vệ sinh và thay thế thiết bị. Sự cân bằng giữa công suất xử lý và khả năng bảo trì quyết định tính ổn định của hệ thống trong dài hạn.

Thiết kế trạm xử lý nước thải trong mặt bằng hạn chế không chỉ là bài toán thu gọn diện tích mà còn đòi hỏi sự phối hợp đồng bộ giữa công nghệ, kết cấu và vận hành. Mỗi công trình cần được khảo sát và xây dựng phương án riêng để vừa đáp ứng hiệu quả xử lý, vừa kiểm soát tốt mùi, tiếng ồn và thuận tiện bảo trì trong dài hạn.
